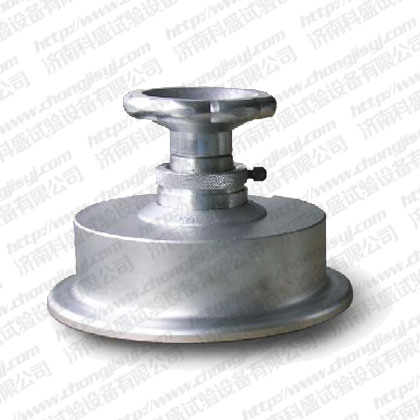

土工布圓盤取樣器
產品分類： 土工布類試驗機
一、用途土工布圓盤取樣器用于切取各種毛紡、棉紡、化纖、針織等織物的圓形樣品。二、結構與調整1.切刀刀片為雙面刀片,具有四片,為圓外接四等分
產品詳情
一、用途
土工布圓盤取樣器用于切取各種毛紡、棉紡、化纖、針織等織物的圓形樣品。
二、結構與調整
1.切刀刀片為雙面刀片，具有四片，為圓外接四等分均布。刀片可以更換，具體操作為：松開件5十字螺釘（每片上有4顆螺釘），取下件6刀片壓板與件4取樣刀片，換上新的刀片，壓上件6刀片壓板，注意使刀片口為順時針切向并使四片刀口處于同一平面，然后擰緊5十字螺釘即可。
2.底部有真紋刻痕，用于固定式樣，便于切割，防止試樣打滑。
3.波紋手輪下有滾花刻盤，可以用來調整所切厚度，具體做法為：松開件3鎖緊螺釘，旋轉件2滾花刻盤（順時針減少，逆時針增加）。至所取厚度值，鎖緊件3鎖緊螺釘即可。
三、使用方法
1.取待裁織物，量好厚度，按上述調整好取樣器刻盤。
2.將待織物平鋪軟木墊上，將圓盤取樣器放在織物上，一手扶住外罩7，一手握住波紋手輪1，并旋加一定壓力，然后順時針旋轉波紋手輪1（轉角>90度）即可將圓試樣截取。
注意事項
1.刀片刀口很鋒利，使用中不得將手放在底部，以免損傷。
3.裁取試樣應在軟木墊上進行，儀器不用時擦拭干凈，置于儀器盒中，以免儀器損壞。
使用一段時間后如刀片不鋒利，按3.1條更換刀片。
TGY-5型土工布圓盤取樣器技術參數：
1、 取樣面積：100cm2
2、 可切厚度：15 mm
3、 外型尺寸：Φ160×115 mm
4、 重量：15kg
