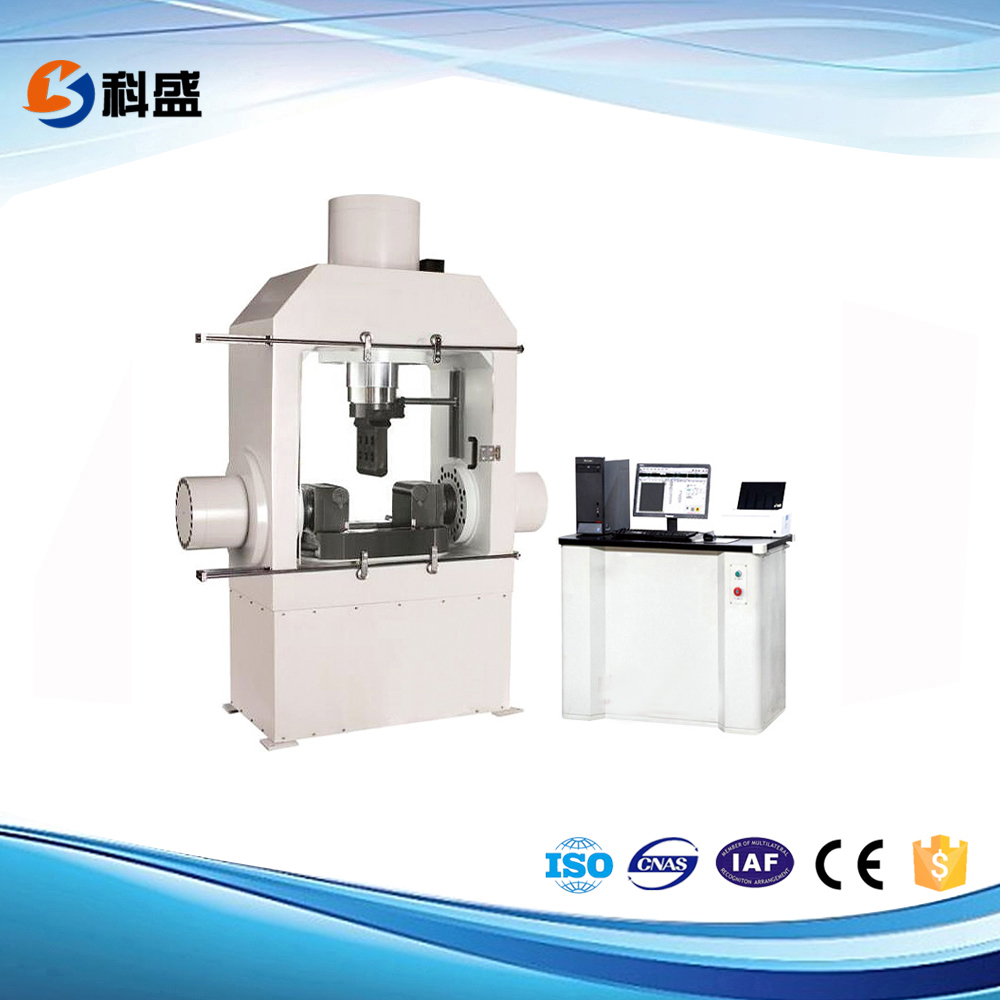

微機控制連續彎曲試驗機

產品分類：彎曲試驗機

WBW系列微機控制連續彎曲試驗機,是我公司運用德國西門子控制系統作為控制核心、配以負荷、位移等數據采集系統組合而成的新一代微機控制板材連續

產品詳情

微機控制連續彎曲試驗機:是我公司運用德國西門子控制系統作為控制核心、配以負荷、位移等數據采集系統組合而成的新一代微機控制板材連續彎曲試驗機。該機主要用于金屬板材的冷彎曲試驗，符合GB/T232-2010《金屬材料彎曲試驗方法》等相關國家、行業標準及其它國際標準要求的理想檢測設備。

■ 測量系統主要采用優質電子器件制造，采用計算機總線插卡式設計。系統具有自動清零、連續全程測量。

■ 適用于各種金屬板材的冷彎曲等試驗，符合GB/T232-2010等相關標準。主機采用三缸柱式或三缸框架式結構。

■ 自動采集處理試驗數據并進行試驗結果可分析。

■ 試驗力，位移等數據可在各自的窗口動態的顯示。自動繪制應力-時間，力-位移等曲線，自動存儲或再現試驗數據，打印多種試驗報告。具有試驗力速度動態顯示，動態顯示當前的所加試驗應力速度。動態顯示當前的活塞位移速度。試驗結果可多種儲存方法。

■ 測量結果計算機屏幕實時顯示。彎曲角度可以在0°-180°之間任意調整并通過計算機顯示、可以控制彎曲角度?？勺鲉胃虺山M試樣試驗。

■ 采用windows平臺下的能滿足現代工程力學材料試驗的中文軟件包。

■ 具有多種保護功能，包括。活塞行程保護、急停保護、過載保護、安全防護網人身安全保護等。

■ 根據用戶檢測要求配置彎芯及支輥。

微機控制連續彎曲試驗機主要技術參數:

規格型號	WBW-500	WBW-1000	WBW-2000
軸向油缸大輸出力kN	500	1000	2000
水平向油缸大輸出力kN	250×2	500×2	1000×2
試驗力測量范圍	4-100%
彎曲角度	0°—180°
水平支輥間距離mm	0-240	0-300	360
水平活塞位移量mm	120×2	150×2	180×2
水平活塞位移速度mm/min	10-200×2
支輥面矩地面高度mm	1100
軸向活塞位移量mm	190	210	240
壓輥（彎心）長度mm	140	180	220
下支輥高度mm	＞190	＞210	＞240
壓頭、壓輥系列	根據用戶實際需要而定
試樣尺寸mm	長：≤450 寬：≤50 厚：≤20	長：≤500 寬：≤50 厚：≤40	長：≤550 寬：≤50 厚：≤70
彎曲支輥尺寸mm	φ30×180	φ36×200	φ40×240
主機外形尺寸mm	1900×700×2150	2100×800×2400	2450×1050×2550
油源外形尺寸mm	1100×600×850
總功率kW	12	15	18
整機重量kg	約6500	約8000	約11000
